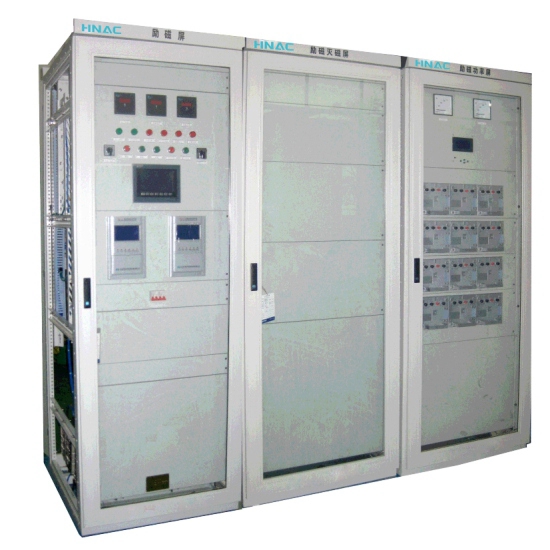

PWL系列微機勵磁屏

適用范圍

適用于300MW以下各種同步發電機的勵磁調節與控制，可充分滿足電廠的各種運行工況，實現“無人值班（少人值守)”。

大功率微機勵磁系統

產品特點

?采用標準嵌入式結構

?三相全控橋結構

?自適應調節方式

?大功率可設計為雙橋或多橋結構

?多橋均流系數可達0.95以上

?直觀的顯示模式（可設計觸摸屏）

?脈沖驅動能力強

?完善的自檢功能

?自復歸功能

?完善的試驗功能

?完善的限制保護功能

?優良的控制特性

?可靠的雙電源供電

?采用RS-485和以太網方式通訊

?數字式輸入與輸出

16、采用雙勵磁調節器控制調節，可以組成雙以太網網絡

主要技術參數

?模擬量輸入通道 ：13路

?模擬量輸入?yún)?shù)分辨率 ：2^16

?數字量輸入 ：16路

?數字量輸出 ：32路

?自動/手動調節范圍 ：（10～130）％額定值

?起勵：超調量小于10％額定值，起勵時間小于2.5秒，振蕩次數小于3次

?調差率 ：軟件無功調差 ±15％

?調壓精度 ：不大于±0.5%

?晶閘管移相范圍 ：5～165°

?晶閘管控制角分辨率 ：1/4096

?勵磁系統能滿足機組手動和自動準同期并網發電

?保證能在110％勵磁電流情況下長期工作

?機組運行頻率變化1％，額定機端電壓變化不大于0.25%

?機端電壓下降為80％額定值時，提供1.8倍以上的強勵電流，持續時間不小于20秒

?勵磁系統電壓響應時間:上升時間小于0.08秒，下降時間小于0.15秒

?電壓反應比不小于2單位/秒

?自動勵磁調節器的調節精度小于0.2%額定電壓

?正常起勵方式為殘壓起勵，當殘壓為額定電壓的2％時即可起勵，當無殘壓時，由微機檢測控制自動它勵起勵，無需人工干預，自動它勵的容量為1kVA，起勵無超調、無振蕩

?發電機突甩額定有功和額定無功負荷后，機端電壓超調量不大于額定10％，振蕩次數不超過3次，調節時間不大于5秒

?勵磁PT設有斷線檢測、自動切換和保護，并發信號

?轉子過壓保護，并發信號

?風機停風限制保護，并發信號

?功率橋整流故障保護，并發信號

?欠勵限制功能

?強勵頂值限制功能和強勵反時限功能

?具有遠方控制和就地控制功能

?自動勵磁調節器的調節精度優于0.5%額定電壓

?可以用RS-485或以太網與上位機通訊

?可以采用開關量做接口

自并勵微機勵磁系統

主要功能

1、最大勵磁電流值（反時限）限制和強勵反時限限制；

2、轉子過壓保護功能；

3、PSS功能；

4、欠勵限制+失磁保護功能；

5、軟件移相及調差；

6、自動跟蹤系統電壓或給定電壓；

7、 發電機PT斷線監測及自動切換保護；

8、 裝置停風、可控硅故障和部分切除時的保護功能；

9、 功率橋整流故障保護；

10、在線修改參數和實時參數顯示；

11、實時數據錄波；

12、裝置自診斷和恢復；

13、恒壓、恒流、恒無功、恒功率因數等多種調節方式；

14、 軟件的自檢及容錯功能；

15、 適應式變結構、變參數并聯PID調節規律；

16、遠方控制和就地控制功能；

17、可以用RS-485或以太網與上位機通訊；

18、可以采用開關量做接口。

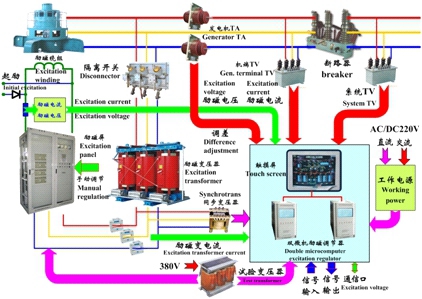

雙微機勵磁調節器的勵磁系統
