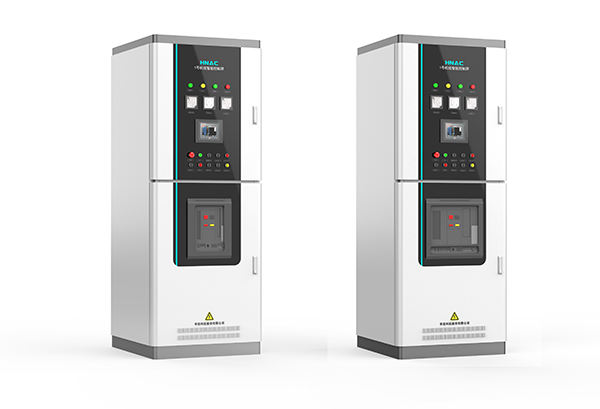

PDJ型低壓機組自動化系統

適用范圍

適用于機組容量在1000kW以下的400V低壓水輪發電機組。

產品特點

1) 適應性強

 標準化設計，適用不同應用場景

 滿足全系列低壓機組需求

2) 功能強大

 支持 5種勵磁方式

 支持5種調速器方式, 12種機組保護，6 路串口/以太網通信，68 路 IO，8路溫度采

集，14路交直流信號采集

3) 可靠性高

 殘壓測頻和機械測速冗余配置

 交直流雙電源供電，可靠停機

4) 可維護性高

 更換器件操作簡單

 遠程下載參數

5) 智能化程度高

 基于水位的自動發電控制

 支持遠程監控和運維

 SOE 事件記錄和自診斷

主要技術指標

1.屏體尺寸長寬高分別為800 ( mm) * 800(mm)* 2260 ( mm) 。

2.監測模擬量精度:不大于±0.5%（不含主TA/TV誤差)。

3.電流電壓定值誤差∶<士5%整定值。

4.時間定值誤差∶<±1%整定時間或±60ms。

5.電壓電流頻率:0.5級。

6.有功功率測量精度︰1級。

7.無功功率測量精度︰2級。

8.同期并網壓差1~30V（二次值），頻差0.07~0.60Hz，相位差2~25度。

9.額定勵磁輸出電流20A/150V（無刷勵磁機組)，有刷勵磁按設計要求。

10.測速最低殘壓2V，頻率測量范圍3~130Hz。

11.遙信分辨率:2ms。

12.溫度測量精度:2%。

主要功能

1. 流程控制

基于內嵌軟PLC 自動開、停機順序流程控制。

2.機組轉速測控

基于殘壓和齒盤測頻的轉速測量和保護功能。

3.自動準同期

開機后自動調節機組電壓和轉速至設定范圍內，經檢同期合閘并 網發電。

4.勵磁調節

支持三相全橋全控，三相全橋半控，三相半橋半控、單相半控和 IGBT 五種勵磁控制方式。

5.調速控制

具備手/電一體調速器和液壓調速器功能。

6.交流量數據采集

采集電網頻率、機端頻率、電網電壓、機端電壓、保護電流、測 量電流、發電機有功功率、無功率功率、功率因數等電氣量。

7.直流量數據采集

采集勵磁電壓、電流、水位、開度等直流信號。

8.開關量信號

支持 40 路開關量輸入信號、28 路開關量輸出信號。

9.溫度測量及告警

8 路溫度采集，支持 PT100 和 CU50 傳感器，每路可獨立設置四 段告警參數。與 PLC 配合可實現過溫保護或過溫自動降低負荷等功能。

10.繼電保護功能

三段過電流保護、負序過電流保護、零序過電流保護、過負荷告 警、高頻保護、低頻保護、過電壓保護、低電壓保護、聯動保護、TV 斷線告警、TA 斷線告警、控制回路異常告警。

11.報警顯示功能及其它功能

通過實時采集各種電量及非電量數據，對事故、故障信號進行分析并通過指示燈、報文等方式顯示。完善的事件記錄功能、完善的自檢功能等。

12.通訊功能：

2 路 RS232串口、2路 RS485 串口、2 路以太網口。支持 MODBUS 協議， 可與觸摸屏、后臺監控系統、網關裝置組網連接。通過智能控制器的通信接口，實現與遠方后臺系統的聯網監控，實現機組遠方開、停機 操作及功率調節、報警查詢、歷史數據查詢等功能。

13. 按水位自動發電控制

具備機組優化運行與經濟控制等智能功能。系統可根據前池水位 完成自動開停機，當水位達到開機水位時，系統自動開機。并網后自 動調整負荷，發電機按高水位下最大出力發電；當水位降低時，自動 調整發電機出力；當水位達到停機水位時，發電機自動停機。

14.遠程監控

通過手機app 和 web 端遠程對機組進行監控，包括開機、停機、 負荷調整、實時報警、歷史數據查詢等功能。

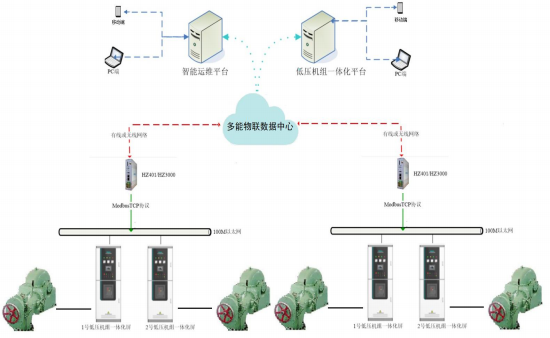

圖2 系統結構圖
