b)假如變壓器銘牌上的Ⅰ側電壓是 38.5KV，Ⅱ側電壓是 10.5KV 那么保護定值菜單中的Ⅰ側一次實際運行電壓設定為：38.5，Ⅱ側一次實際運行電壓設定為：10.5。
c)變壓器容量設定：（假設變壓器的容量為 8000kVA），那么變壓器容量設定為 8MVA。
2）：變壓器的接線方式
a)Ia1 和 Ia2；Ib1 和 Ib2；Ic1 和 Ic2 的角差必須是 180°（須在變壓器帶上 40%容量以上的負荷，這幾個電流的角差才顯示明顯），說明差動保護的接線正確。差動保護才不至于誤動。
b)如果 Ia1 和 Ia2；Ib1 和 Ib2；Ic1 和 Ic2 的角差不是 180°，請檢查電流互感器的相序和極性。
c)差動電流：DIa、DIb、DIc 才接近 0，且不隨負荷的變大而變大（如下圖）。
2、發電機后備保護（DMP321C1）轉子一點接地保護，怎樣判斷參數設置及運行狀況是否正確
5) 如果《額定勵磁電壓》定值設置不正確，那么保護裝置菜單中的接地電阻 Rg 沒有數據顯示。如果《額定勵磁電壓》定值設置正確，那么保護裝置菜單中的接地電阻 Rg 數據顯示（如下圖）。
xxx 水電站 SF5000-28/3350 水輪發電機為例:
1) 失磁高壓側低壓定值(說明書 p21)
K 為可靠系數，取 0.85～0.90；U hmin 為高壓側系統最低正常運行線電壓;
Ux 是相電壓就按相電壓整定,是線電壓就按線電壓整定;一般就取 80~90v
2) 失磁阻抗圓圓心/失磁阻抗圓半徑(說明書 p20)
對于靜穩阻抗圓:
【阻抗圓圓心】為(Xs-(Xd+Xd’/2))/2（定值設定為正值）
【阻抗圓半徑】是(Xs+(Xd+Xd’/2))/2。
其中， Xd’ 、Xd 為發電機暫態電抗和同步電抗值。Xs 為發電機與系統 的聯系電抗（包括升壓變壓器阻抗），注意單位為歐姆，不是標么值。
【阻抗圓圓心】為-(Xd+Xd’)/2（定值設定為正值），【阻抗圓半徑】是Xd/2。
其中， Xd’ 、Xd 為發電機暫態電抗(直軸)和同步電抗值(直軸) 注意：標幺值轉化成
有名值需乘以以下系數：U 2 gn * na 其中U gn 、Sg n 為發電機額定電壓和額定視在功率；S gn * nv na 、 nv 為電流互感器和電壓互感器變比。
對于本例的 Xd,Xd’分別為:
需要將標幺值轉化成歐姆值(假設 ta 變比為 400 / 5)
Xd(歐姆) = (Xd * 6300 * 6300 * 400 / 5) /(6250000 * 6300 / 100 ) = 8.064 * Xd =8.65 歐姆
Xd’(歐姆) = (Xd * 6300 * 6300 * 400 / 5) /(6250000 * 6300 / 100 ) = 8.064 * Xd’ = 2.69 歐姆對于靜穩圓還有一個系統聯絡電抗 Xs，這個需要專門計算定值的人來計算，本處假設為5 歐，則可以計算出：圓心： (Xs-(Xd+Xd’/2))/2 = （5-（8.65 + 2.69/2））/ 2 = -2.42
半徑： (Xs+(Xd+Xd’/2))/2 = （5+（8.65 + 2.69/2））/ 2 = 7.50 3) 如果系統聯絡電抗 Xs 不清楚，那么可以用異步圓整定
對于異步圓：
圓心： -(Xd+Xd’)/2 = -（8.65 + 2.69））/ 2 = -5.67
半徑： Xd/2 = 8.65/ 2 = 4.33
4)失磁反向無功定值(說明書 p20)
定值【反向無功定值】：按躲過發電機允許的進相運行無功整定。
Qfxwgdz = K*Qjx 式中： K 為可靠系數，取 1.1～1.3；Qjx 為發電機允許的最大進相無功功率。如果是整定地異步圓這個可以不投入；
5) 失磁負序電壓閉鎖定值(說明書 p20)
【負序電壓閉鎖定值】可按照發電廠出線與系統相連的線路末端發生兩相 短路時裝置安裝處的最小負序電壓來整定，一般整定為 6%－8%Ue，一般取 6~8v 即可
6) 失磁勵磁低電壓定值(說明書 p20)
其中 Ulcdydz 為定值【勵磁低電壓定值】 取 Ulcdydz= K*Ufd0 ， K 為可靠系數，取 0.20～0.50； fd0 為發電機空載勵磁電壓。 此例中空載勵磁電壓為 71V，所以取 (0.2~0.5)*71 = 14.2 ~ 35.5V
7) 失磁勵磁低電壓系數
K為定值【勵磁低電壓系數】。
K = K1*(Xs+Xd) *Ufd0/Se K1 為可靠系數，取 0.7～0.85；Xd 、Xs 分別為發電機同步電抗、系統聯絡阻抗標幺值（按發電機額定值為基準），Ufd0 為發電機空載額定勵磁電壓、Se 二次額定視在功率。
由于此處 Xs 為標幺值，依然假設為 5 歐，轉換成標幺值為 Xs = 5 / 8.064 = 0.62
所以有
K = K1 * (0.62 + 1.073) * 71 / (1.732 * 100 * 573 / 400 * 5) = K1 * 0.097 = 0.068 ~ 0.082
如果此處算不出來則直接將此定值設為 0； 8) 失磁發電機凸極功率Pt為定值【發電機凸極功率】，單位為W。
Xs、Xd、Xq 分別為系統聯系電抗、發電機同步電抗(d 軸)、發電機 q 軸電抗標么值。
Se 二次額定視在功率;
本例中有：
所以有
Pt = 0.5 * (1.732 * 100 * 573 / 400 * 5)*(1/(0.695+0.62)-1/(1.073+0.62)) Pt = 0.5*1240.55*0.169
Pt = 104.83 w 9) 失磁機端過電壓閉鎖定值
Ugdgydz 為【機端過壓閉鎖定值】，一般取(1.1~1.25)Ugn，Ugn 為發電機機端額定電壓,
一般取 110V~125V； 10) 失磁減出力定值
按照汽輪發電機能夠無勵磁運行一段時間(約15min)所允許的有功功率整定。一般按機組額定容量的（40～50）％整定。本站為水輪機本判據退出；
11~16延時記住兩點：
?t1< t2
?水輪機時間很短，汽輪機時間可以較長

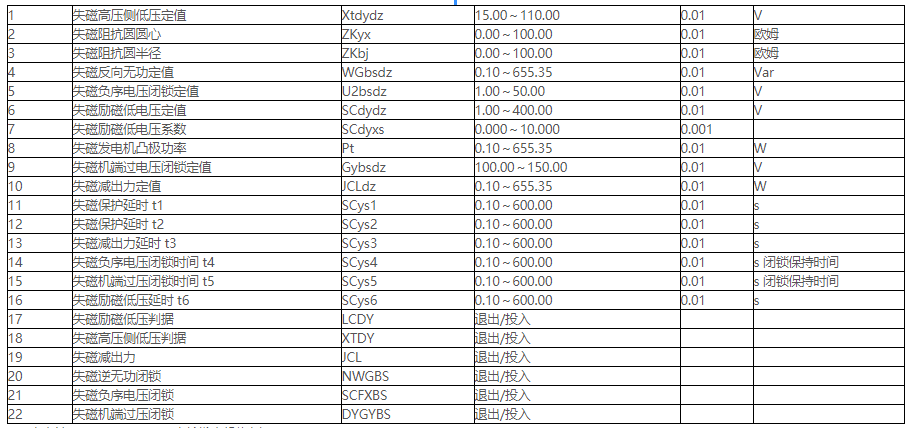

17~22控制字
?失磁勵磁低壓判據如果無勵磁電壓輸入則退，否則投入
?失磁減出力判據汽輪機可以投入
?失磁高壓側低壓判據高壓側電壓接入可以投入
其他幾個沒有固定條件，可以自行根據現場情況來決定
4、發電機后備保護裝置（DMP321C1）勵磁低壓誤報警原因
1) 判據
a）勵磁低電壓判據：
Ulcdy< Ulcdydz
其中Ulcdydz為定值【勵磁低電壓定值】 取Ulcdydz= K*Ufd0 ， K 為可靠系數，取0.20～0.50； fd0 為發電機空載額定勵磁電壓。
b）變勵磁電壓判據：
與系統并聯運行的發電機，對應某一有功功率P，將有為維持靜態穩定極限所必需的勵磁電壓。動作判據：
Ulcdy<K(P-Pt)
其中P為實測二次側功率，Pt為定值【發電機凸極功率】，單位為W。
Xs、Xd、Xq分別為系統聯系電抗、發電機d軸、發電機q軸電抗標么值。Se二次額定視在功率。
K為定值【勵磁低電壓系數】
K = K1*(Xs+Xd)*Ufd0/Sn K1 為可靠系數，取0.7～0.85；Xd 、Xs分別為發電機同步電抗、系統聯絡阻抗標幺值（按
發電機額定值為基準）、fd0 為發電機空載額定勵磁電壓、Sn為發電機額定二次功率。
2)這兩個是相或的。如果第二個判據（需要用戶計算）沒有計算正確（即 Xs 無法確定），那么就在保護定值里把【失磁勵磁低電壓系數】設為 0，也就說這個判據屏蔽。
3)第一個判據的計算：空載勵磁電壓=勵磁額定電壓*0.4;那么勵磁低壓定值=勵磁額定電壓*0.4*（0.2~0.5）
5、現場有多個 DMP300C1 系列保護裝置，采取以太網通訊，單獨拼每個保護的 IP 地址時都正常，但是拼多個 IP 地址的窗口時，只能拼通一個，且啟動后臺監控通訊程序時，也只有一個有通訊報文。是什么原因查找參數設置原因：
1)所有的 IP 地址不能重復。
2)MAC 地址最后一個是否和 IP 地址的最后一個相同。
3)網關必須要設
正常設置如下圖。
6、保護裝置報定值自檢錯誤處理方法打開定值區 1，分別進入每個定值菜單，在每個定值菜單中修改一個定值，保存后即可。
7、無論是遠方、就地或手動同期操作斷路器合閘，都無法進行斷路器合閘的原因分析
【 圖一】
【 圖二】
解決方案：
1）檢查開關柜上《就地/遠方》的切換位置
2）檢查斷路器是否已儲能。
然后進行如下實驗
1）果斷路器未儲能，請檢查儲能電源及儲能回路。【圖三】
【 圖三】
2）如果已儲能，斷路器不能進行合閘操作，則首先將斷路器置實驗位置或把斷路器置檢修位置（拉開隔離刀閘），然后進行如果下實驗：
a)找一根導線，導線的一頭點接在 101（即正電源），導線的另一頭點接 107 接線端子上合閘回路的電纜的標號）【圖一】。
b)此時如果斷路器合閘機構不動作，則可能是：
①：斷路器輔助觸點(常閉）QF 未閉合。
②：斷路器線圈燒壞或線圈接線錯誤。
c)此時如果斷路器合閘成功，說明斷路器的輔助觸點和合閘線圈正常，則是保護裝置內部回路問題，繼續進行如下檢測：找一根導線，導線的一頭點接在 101（即正電源），導線的另一頭點接 DA6（DA6 是保護裝置后面板的接線端子）【圖一】。
①：如果不能進行斷路器合閘操作，則可能是 HBY 節點已斷開。
原因：彈簧未儲能或儲能節點有問題（電纜標號 147）或壓力低總閉鎖動作（電纜標號 149）。此時可以斷開端子上的 147 和 149 這兩根電纜線，再重新進行上述實驗就能找到原因。如果能成功合閘，那么請檢查斷路器內部的節點【圖四】
【 圖四】
3）找一根導線，導線的一頭點接在 101（即正電源），導線的另一頭點接 DA6 【圖一】。（DA6 是保護裝置后面板的接線端子）
①：如果能進行斷路器合閘操作，說明 DA6 后面回路正常。則可能是就地/遠方的切換位置《轉換開關 SA》不正確【圖五】或同期回路接線錯誤【圖六】
【 圖五】
同期回路【如下圖】
【 圖六】
檢測方法（一）：將斷路器置實驗位置或?qū)嗦菲髦脵z修位置（拉開隔離刀閘，然后進行如果下檢測：
①、手準/自準轉換開關（1SAS)置手準位置
②、同期/實驗轉換開關（SAL)置實驗位置
③、操作分/合閘轉換開關進行合閘
此實驗是切除了同步檢查繼電器，如果合閘成功，說明同期回路正常。如果合閘不成功，則可能是：上述三個轉換開關問題或電纜接線問題
請檢查以下幾個元件：
①：手準/自準轉換開關（1SAS)的節點,合閘
②：分/合閘轉換開關（1SAC)的節點
③：分兩種情況：
a）大部分電站手動準同期用的是：同步檢查繼電器 KSY(DT-1/200)或電壓繼電器 KV
（DY-32H/D/60C)（該繼電器是檢系統無壓，系統無壓時節點閉合，當系統無壓時不需要進行同期就能操作斷路器合閘。系統有壓時則需要進行同期操作并網合閘）
b)部分電站用的是：數字式同步表 PS(MZ-10D/100V)
檢測方法（二）：將斷路器置實驗位置或把斷路器置檢修位置（拉開隔離刀閘），然后進行如下檢測：
①、手準/自準轉換開關（1SAS)置手準位置
②、同期/實驗轉換開關（SAL)置同期位置位置，此時投入了同步檢查繼電器
KSY(DT-1/200)。請注意同步檢查繼電器 KSY(DT-1/200)的動作情況，如果有系統電壓和待并電壓，那么同步檢查繼電器的動觸頭將在不停地接觸兩對靜觸頭。如果動觸頭不動，說明：
a)同步檢查繼電器的觸頭卡死或同步檢查繼電器壞。b)同步檢查繼電器有一個線圈未帶電。此時請檢查隔離變壓器或轉角變壓器是否有電壓
輸出。
8、保護裝置有一相電壓沒有顯示如何檢測
請用萬用表(置交流電壓 200V 檔位）測量保護裝置后面板 AA 端子（模擬量輸入）的 1 號端子（UA）和 4 號端子（UN），2 號端子（UB）和 4 號端子（UN），3 號端子(UC)和 4 號 端子(UN)端子,【如上圖】，如果三次測量萬用表都有顯示 57V 左右電壓，那么就是保護裝置電壓的采樣回路有問題，需要返修或更換交流采樣板。
9、保護跳閘出口如何設置
每一種保護出口都有 12 個繼電器，這 12 個繼電器從左至右分別是：J1、J2、J3、J4、J5、J6、J7、J8、J9、J10、J11、J12。
每種保護對應的繼電器出口則在“ 跳閘設置”中設置，實際可供外部使用的繼電器總共有
8 個，其中 4 個已固定作為通用的繼電器；
J1——一般固定作為遙控分閘輸出繼電器；
J2——一般固定作為遙控合閘輸出繼電器；
J9——一般固定作為事故音響輸出繼電器，如動作于事故跳閘或機組停機的保護應定義此繼電器輸出；
J10——一般固定作為預告音響輸出繼電器，只作為報警的一般保護使用；某一保護來說，定義保護動作出口，不應再去定義使用 J1 及 J2，而且需注意 J9 及 J10
不要同時使用，如過流Ⅰ段保護出口跳閘設置為
即此保護動作時會啟動繼電器 J3、J4、J6、J9 等；
而對于過負荷Ⅰ段保護，因其一般僅作為預告音響報警用，因此其出口設置較簡單，如可設置為“001000000000”，即僅啟動 J10 繼電器，而其他繼電器在過負荷 1 段動作時不會輸出。如前所述此時 J9 不應再定義動作。
出口邏輯，從右到左對應 1～12 號繼電器，右邊第一位，對應第一個繼電器，如某位設置為 1 則啟用該繼電器，相反置 0 不會啟動其動作。
10、Y/D-11 的變壓器高低壓側電流的相位關系
為了在正常運行或外部故障時，差動保護不會誤動（差流接近為 0），保護軟件進行了相位補償和幅值補償，變壓器兩側電流互感器接成星形，電流互感器的二次負載可以得到下降。在正常的情況下，變壓器 Y 側，D 側的同名相電流的相位相差 30°，Ial 超前 Iah30°，
如果直接用這兩電流構成變壓器的縱差保護，即使它們的幅值相同也會產生很大的不平衡電流，所以需用軟件進行角度校正。
以變壓器 Y 側為基準，對變壓器 D 側進行移相
變壓器 D 側經過移相的矢量圖如下圖
（注意：Iah 是變壓器高壓側（Y 側）的電流，IAL 是變壓器低壓側（D 側）經過移相后的電流。正常運行或外部短路的情況下，通過軟件對變壓器 D 側的電流進行移相后，Iah 和 IAL 的相位相同。此時只要它們的幅值相同，用這兩個電流構成的縱聯差動保護的不平衡電流就為零。為了達到 Iah 和 IAL 的相位相同及消除不平衡電流， 我公司變壓器差動保護裝置（DMP371)可以通過設置裝置參數，由軟件完成移相及消除不平衡電流。）
